EvilDragon [Englischer Beitrag] said:
Can't wait to get the latest Pyra status?
Well, then - here are some more news :)

1. The Main PCB

The main PCB design from Nikolaus is basically finished. The Wifi chip still needs to be added, but then we're good to go for a first test run.
This should be pretty close to the production version already. For testing, the OMAP5 devboard will be connected using the CPU PCB connectors - so it's a setup that's really close to the finished unit.

Time is running short, so we probably won't have these PCBs ready for the "Lange Nacht der Computerspiele"-Event in Leipzig May 10th - but we'll put the current testing PCB into a case and connect it via HDMI to a monitor, so everyone who visits there can test a bit of what's yet to come (and the new nubs, of course :))

The time has come for Nikolaus to start working on the CPU PCB.


2. Testing the new displays

Nikolaus designed a new display PCB which has the Solomon Tech. Chip included that will do the rotation.
It will also have two different LCD connecters, as we'll receive two 720p LCDs for testing in about 2 weeks.
Both are A LOT cheaper than the FullHD display as well (in fact, they're even cheaper than Pandoras LCD...) and have a good refresh rate based on the datasheet - but we'll test that so we can choose the best one we can get.

Once the displays are there, I'll do some highspeed videos comparing these LCDs and the Pandora LCD regarding ghosting.



3. Improving the hinge area

In the current case design we're using the same hinge as before - but the plastics will be improved so that it becomes more stable and stays in every angle.
However, that's only half a workaround, as (based on usage), the plastics will wear out after a while, and even if it takes years because the plastic is pretty thorough, it will happen at some time.

So while this is an acceptable solution (way better than the current Pandora one), we're still trying to improve that!
We've found a couple of companies specialized on hinges, and they've got a few laptop-like small ones off-the-shelf.

The case designer is currently checking whether these do fit, and if not, we'll checkout if it's affordable to have a custom-one made from them.
I'll keep you informed how that'll work out!


4. Case design


As you already know, a basic case design is finished that's good enough for testing the available space for the CPU PCB as well as seeing how well the main PCB does fit in.
Of course, it's far from being finished, and while Nikolaus will use that one to continue working on his PCBs, the case designers are working on the remaining details.

They'll now work to implement the logo in the lid, add the shoulder buttons and do some minor tweaks of issues we found (though those actually are not many!)
First they'll finish the keymat design though, as that's needed to find a company that produces the keymats for us.

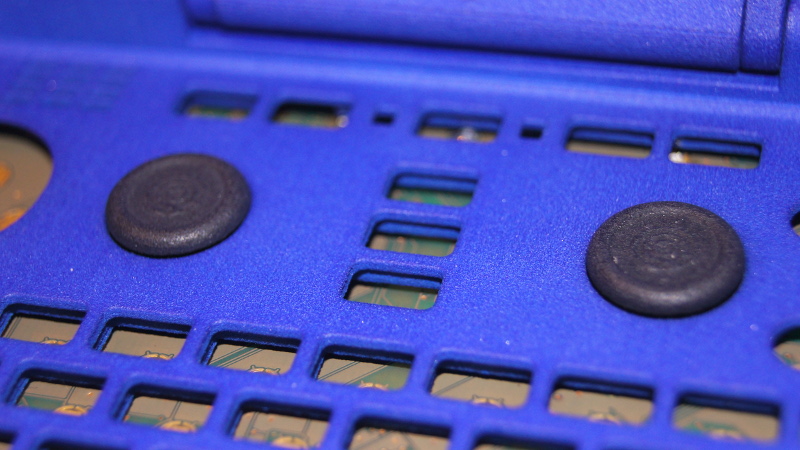

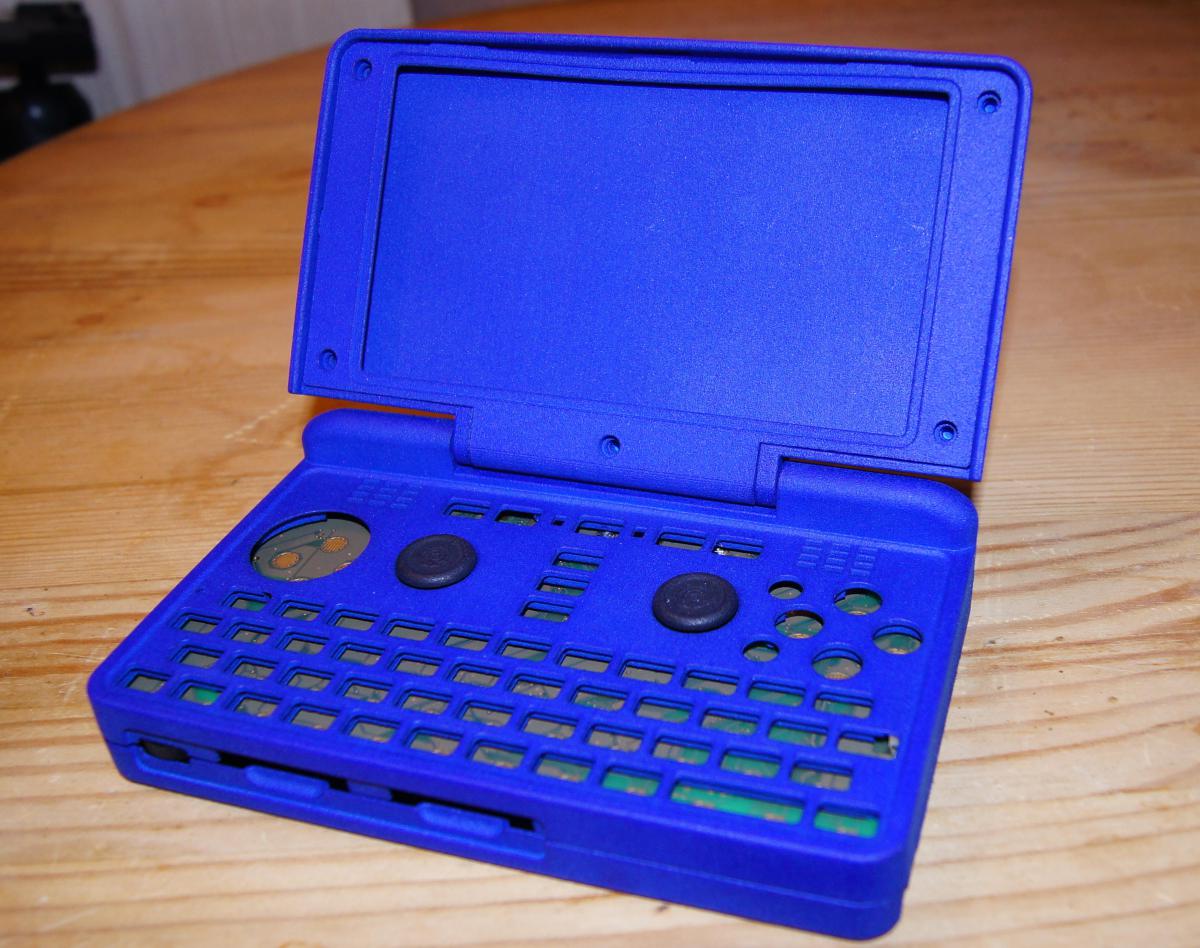

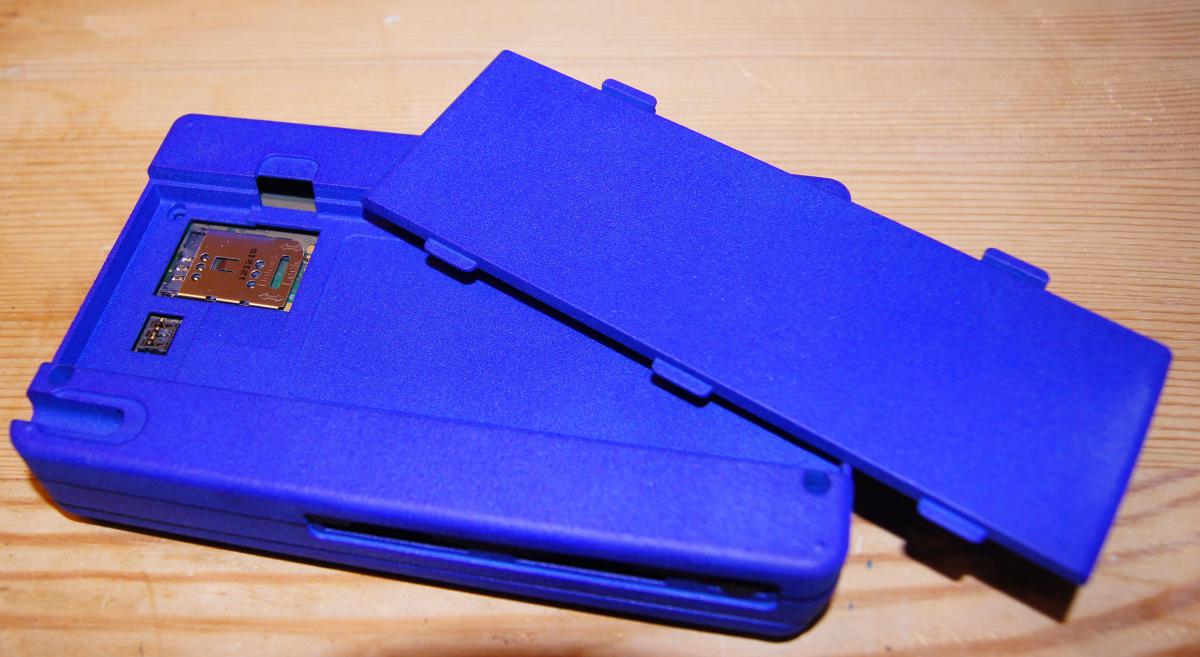

I've added some nice hires shots of the current 3D printed case for you :)


Übersetzung said:
Ihr könnt nicht mehr warten, bis zur nächsten Pyra News?
Hier sind welche :).


1.) Das PCB

Das PCB-Design von Nikolaus ist grundsätzlich fertig. Der WiFi-Chip fehlt noch, aber wir sing positiv für einen ersten Testlauf.
Dies sollte bereits sehr nahe an der Produktionsversion sein. Zum Testen, wird das OMAP5 Devboard über den CPU-PCB-Stecker verbunden - dieses Setup ist sehr nah am Endprodukt.

Die Zeit ist knapp, darum werden wir diese PCBs nicht für das Event, Lange Nacht der Computerspiele, in Leipzig, am 10 Mai, haben.
Wir werden aber das momentane PCB in das Gehäuse stecken und es via HDMI an einen Monitor anschließen, so kann jeder, der uns besucht, ein bischen testen, von dem was noch kommt (und die neuen Nubs :) ).

Nikolaus startet jetzt mit der arbeit an dem CPU-PCB.


2.) Neue Display testen

Nikolaus hat ein neues Display-PCB, mit dem Solomon Tech. Chip, designt, der die Rotation übernimmt.
Es wird zwei verschiedene Anschlüsse für LCDs haben, da wir zwei 720p Displays zum testen, in ca. zwei Wochen, bekommen.
Beide sind wesentlich billiger als des FullHD LCD (sogar billiger als das der Pandora...) und haben im Datenblatt eine gute Refresh Rate - aber wir werden testen, damit wir uns für das beste Display entscheiden können.

Wenn die Displays angekommen sind, werde ich, mit Hilfe von schnellen Videos, die LCDs und das der Pandora auf ghosting testen.


3.) Der Scharnierbereich

Momentan verwenden wir noch das selbe Design der Scharnier, wie zuvor - aber das Plastik wird besser sein, somit auch stabiler und steht in jedem Winkel offen.
Je nach Verwendung, wird das Plastik irgendwann nachgeben, auch wenn es Jahre dauert, es wir passieren.

Auch wenn das akzeptabel ist (viel besser als bei der Pandora), versuchen wir das zu verbessern!
Wir haben Firmen, die sich auf Gelenke spezialisiert haben, gefunden und sie haben kleine Laptop ähnliche im Angebot.

Der Gehäuse Designe prüft, ob diese passen, wenn nicht, schauen wir, ob es erschwinglich ist, ein angepasstes von den Firmen zu bekommen.
Ich werde euch auf dem laufendem halten.


4.) Das Gehäusedesign

Wie ihr bereits wisst, eine Grundform, zum testen des Raumes, für das CPU-PCB und das Haupt-PCB, ist fertig.
Natürlich ist es weit von der Fertigstellung entfernt und Nikolaus wird für die Arbeit an den PCBs verwenden, währen der Designer an anderen Details arbeitet.

Sie arbeiten daran, das Logo auf den Deckel und die Schultertasten hinzuzufügen, auch an den Fehlern, die wir gefungen haben (auch wenn es nicht viele sind).
Als erstes werden sie das Tastaturmattendesign fertigstellen, da wir dafür eine Firma für die Produktion finden müssen.

Ich habe hochauflösende Bilder der 3D gedruckten Gehäuse für euch :).


Bilder:




Blog
Quelle



----------------------------------------------------------------



Ich hoffe es passt.
6000mAh und nur 2mm breiter. :)
BmT2JPdIEAE0w0m.jpg:large

Quelle

----------------------------------------------------------------

Der erste LCD ist, zum testen, angekommen.

Quelle

----------------------------------------------------------------

Es ist nun der zweite LCD angekommen und die Nicht-BGA Version des LCD-Rotations-Chips.
BoANKxwIcAAeu_i.jpg:large

BoANauMIEAESs6N.jpg:large

Quelle


fusion_power

Advanced Member
Joined
Dec 25, 2005
Messages
13,160
Location
germany
Website
Visit site
Re: Updates in allen Bereichen

<r>Schön, schön, wöchentliche Updates sind immer gut. <E>:)</E><br/>
Das eigentliche SoC PCB wird sicher recht aufwendig im Vergleich zu dem einfachen basis PCB, drücken wir die Daumen dass da alles glatt geht. Ich bin auch mal gespannt auf die neuen Displays, find ich wirklich gut dass die preiswerter und besser sind, dass sie kein Full HD haben sehe ich auch ehr als Vorteil an. Das Scharnier kann wirklich ne gründliche Überarbeitung vertragen, mal schauen ob es da ein stabileres (Laptop)Design bringt. Kann auch ruhig aus Metall sein der ganze Bereich, Hauptsache es labbert nix rum wie leider bei meiner Pandora. Gehäuse braucht nco heiniges an Feintuning wie ich finde, gescheite Tastaturmatte rein und die Nubs sollten auch nicht haken. Ich seh bei dem (Nub) Design da gewisse Risiken aber solange die Teile fest genug sind und sich nix verbiegt (und so am Gehäuse hängen bleibt) sollte es passen.<br/>
Fehlt nur noch ein neuer Stylus, wa? <E>;)</E> Bitte länger als der alte, den kann ich kaum benutzen mit meinen Pranken. ^^"</r>


infinity

Member
Joined
Mar 11, 2011
Messages
2,533
Age
27
Location
Germany
Re: Updates in allen Bereichen

<r>Ui, so langsam wird das ja was. <br/>
Entwicklung schreitet schneller voran als ich gedacht hätte, ich hoffe ich kann auf der GamesCom dieses Jahr den Interessenten eine Pyra und nicht "bloß" eine Pandora zeigen <E>:)</E></r>


Terran

Active Member
Joined
Oct 30, 2009
Messages
527
Age
29
Re: Updates in allen Bereichen

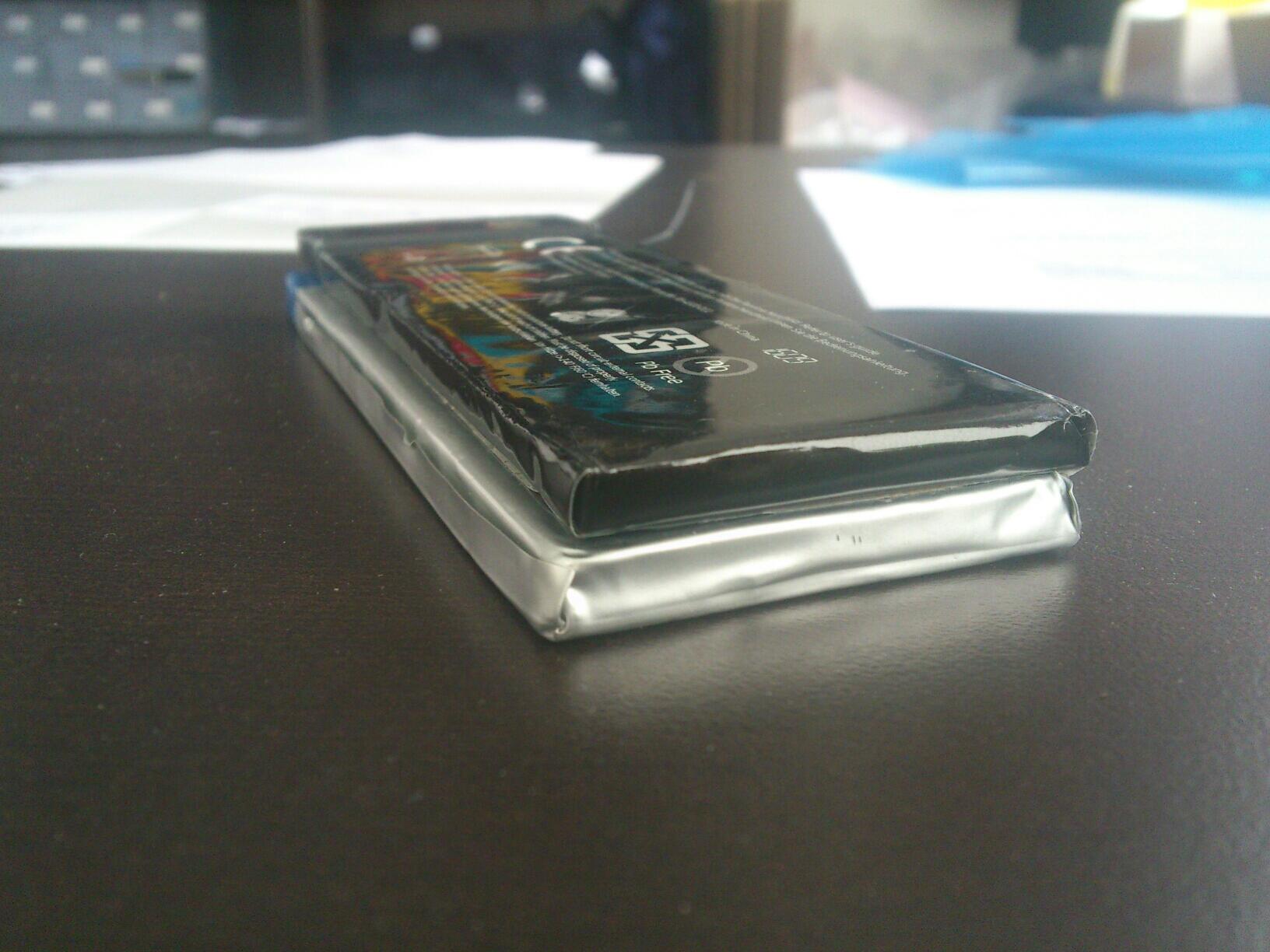

<r>Ich hoffe es passt.<br/>
6000mAh und nur 2mm breiter. <E>:)</E> <br/>

<SPOILER><s>
</s><IMG src="https://pbs.twimg.com/media/BmT2JPdIEAE0w0m.jpg:large"><s>
URL><e>
</e></IMG><e>
</e></SPOILER>

<URL url="https://twitter.com/EvilDragon1717"><s></s>Quelle<e></e></URL></r>


matzesu

Forum Addict!
Staff member
Joined
Oct 24, 2008
Messages
11,195
Age
37
Location
Germany,, Saarland, at home
Re: Updates in allen Bereichen

<t>Glück gehabt, dann müssen die Griechen da nicht so viel ändern.. <br/>
Aber 6000 mah auf so kleinem Raum ist schon etwas grenzwertig..</t>


lurch86

Newbie
Joined
Feb 6, 2010
Messages
191
Re: Updates in allen Bereichen

<t>sind doch nur 6ampere, soviel ist das jetzt auch nicht.<br/>
<br/>
mfg</t>


Kiste

Newbie
Joined
Sep 21, 2013
Messages
47
Re: Updates in allen Bereichen

<r>Heißt das jetzt, dass der neue Akku in die p&|a passt oder nicht? Ich habe eben mal nachgemessen und 2mm müssten noch drin sein. 15 Stunden Akkulaufzeit wären schon ne Hausnummer <E>:-D</E></r>


matzesu

Forum Addict!
Staff member
Joined
Oct 24, 2008
Messages
11,195
Age
37
Location
Germany,, Saarland, at home
Re: Updates in allen Bereichen

<t>15 Stunden bekommt man mit etwas Glück auch so..<br/>
Man darf halt keine Dreamcast Spiele Spielen..<br/>
(aber damit fang ich eh erst mit der Pyra an..) ..<br/>
Finde aber super, das die Pandora dadurch vieleicht doch noch länger Ersatz Akkus hat..<br/>
Aber ich selber will später eh nur noch mit der Pyra spielen..</t>


fusion_power

Advanced Member
Joined
Dec 25, 2005
Messages
13,160
Location
germany
Website
Visit site
Re: Updates in allen Bereichen

<r>6000mAh in so nem kleinen Paket, das ist ja schon fast ne Bombe. <E>:unsure:</E> <br/>
Wenn der mal hoch gehen sollte, dann möcht ich die Pyra in dem Moment sicher nicht in der Hand halten. ^^"</r>


Terran

Active Member
Joined
Oct 30, 2009
Messages
527
Age
29
Re: Updates in allen Bereichen

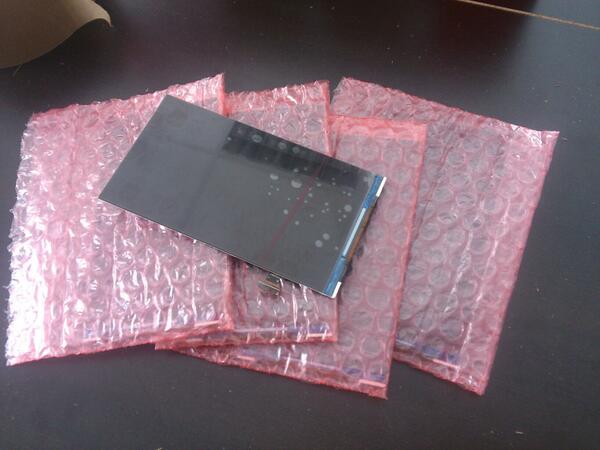

<r>Der erste LCD ist, zum testen, angekommen.<br/>

<SPOILER><s>
</s><IMG src="https://pbs.twimg.com/media/Bmd2WXiIgAAdoXD.jpg"><s>
URL><e>
</e></IMG><e>
</e></SPOILER>

<URL url="https://twitter.com/EvilDragon1717"><s></s>Quelle<e></e></URL></r>


Terran

Active Member
Joined
Oct 30, 2009
Messages
527
Age
29
Re: Updates in allen Bereichen

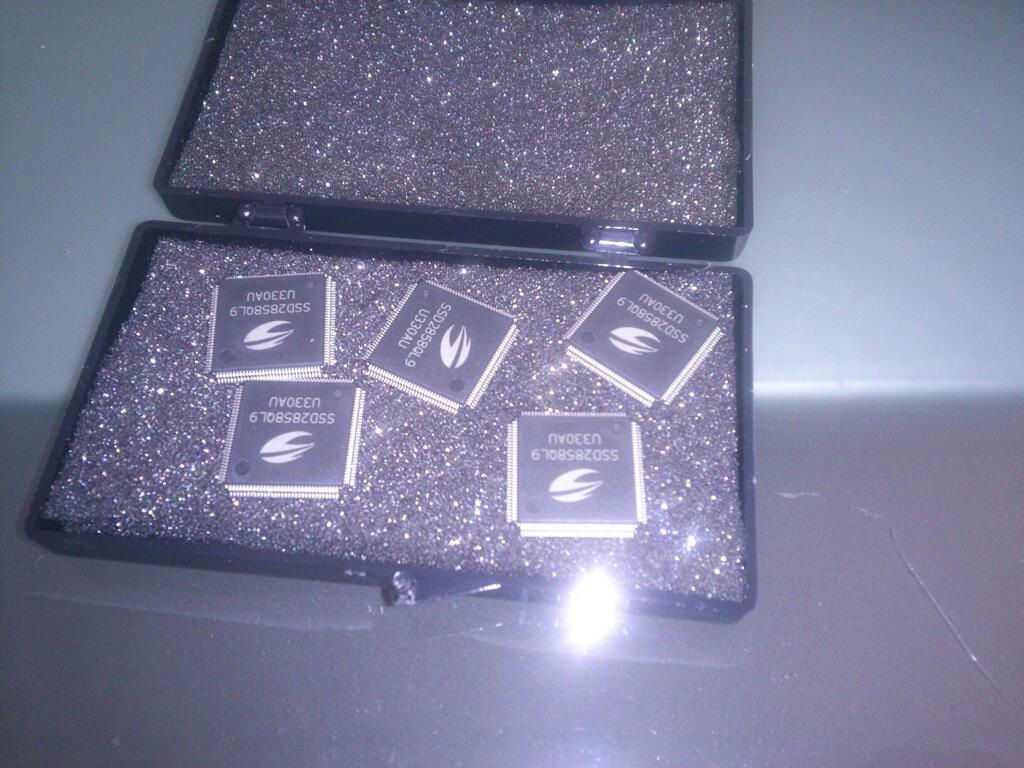

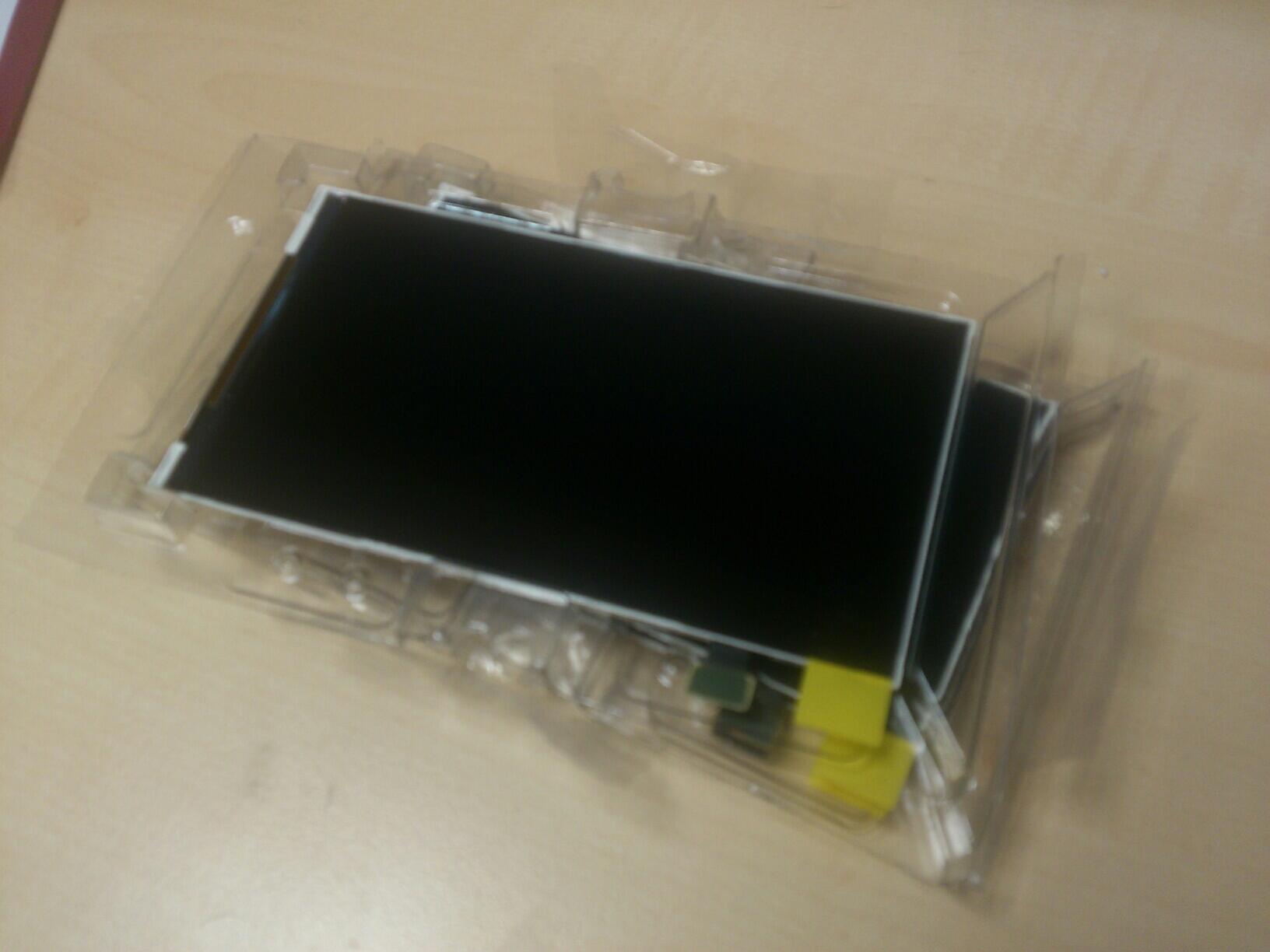

<r>Es ist nun der zweite LCD angekommen und die Nicht-BGA Version des LCD-Rotations-Chips.<br/>

<SPOILER><s>
</s><IMG src="https://pbs.twimg.com/media/BoANKxwIcAAeu_i.jpg:large"><s>
URL><e>
</e></IMG><br/>
<IMG src="https://pbs.twimg.com/media/BoANauMIEAESs6N.jpg:large"><s>
URL><e>
</e></IMG><e>
</e></SPOILER>

<URL url="https://twitter.com/EvilDragon1717"><s></s>Quelle<e></e></URL></r>


ingoreis

Advanced Member
Staff member
Joined
Jan 18, 2010
Messages
8,216
Age
40
Location
49.491276,8.423518
Re: AW: Updates in allen Bereichen

<r>bin gespannt ob der Roationschip wirklich so gut ist.<br/>
Upgradebar isser ja auch dasses irgendwann höhere Auflösungen gibt.<br/>
Ich wäre auch mit dem aktuellem Rotationchip glücklich <E>;)</E></r>


Terran

Active Member
Joined
Oct 30, 2009
Messages
527
Age
29
Re: Updates in allen Bereichen

<r><QUOTE author="IngoReis"><s>
IngoReis said:
</s>Ich wäre auch mit dem aktuellem Rotationchip glücklich <E>;)</E><e>
</e></QUOTE>

Was meinst du damit?<br/>
Ich kenne nur den einen. <E>:confused:??</E></r>


ingoreis

Advanced Member
Staff member
Joined
Jan 18, 2010
Messages
8,216
Age
40
Location
49.491276,8.423518
Re: AW: Updates in allen Bereichen

<r><QUOTE author="Giggo"><s>
Giggo said:
</s><QUOTE author="IngoReis"><s>
IngoReis said:
</s>Ich wäre auch mit dem aktuellem Rotationchip glücklich <E>;)</E><e>
</e></QUOTE>

Was meinst du damit?<br/>
Ich kenne nur den einen. <E>:confused:??</E><e>
</e></QUOTE>
na ED schrieb dochmal dass dieser Chip leicht auszutauschen wäre,denn die Firma die den Rotationchip herstellt hat ja schon die nächste Version mit höherer Auflösung zwar angekündigt aber nicht in Produktion.<br/>
Zumindest noch nicht.<br/>
So hatte ichs verstanden <E>;)</E></r>


Terran

Active Member
Joined
Oct 30, 2009
Messages
527
Age
29
Re: Updates in allen Bereichen

<r>Ach das. <E>:-D</E> <br/>
Ja, solange nur dieser verfügbar ist und es mit den Displays gut funktioniert, wird dieser verwendet.<br/>
<br/>
Wenn der neuere Chip erhältlich ist, wäre ein Update möglich.<br/>
Die Frage ist nur, ab wann es sich für ED rentiert ein neueres Model herzustellen. <E>:confused:??</E></r>


ingoreis

Advanced Member
Staff member
Joined
Jan 18, 2010
Messages
8,216
Age
40
Location
49.491276,8.423518
Re: AW: Updates in allen Bereichen

<r>es ist doch viel einfacher den Chip in ein eigenes Flachbandkabel zu bauen,so muss nur ein neues Flachbandkabel produziert werden mit dem neuen Chip.<br/>
Wenn sowas geht <E>;)</E></r>
