EvilDragon [Englischer Beitrag] said:Well, this is not really a "progress" report, but I think it is a fine example how useful a small computer like the Pandora or Pyra can be.
Nikolaus is too busy with finishing the hardware design, so he doesn't have time to try to get the Solomon (SSD) Rotator chip to work.
notaz offered help out a bit when he finds the time - but doesn't have the hardware.
So we created this little setup:

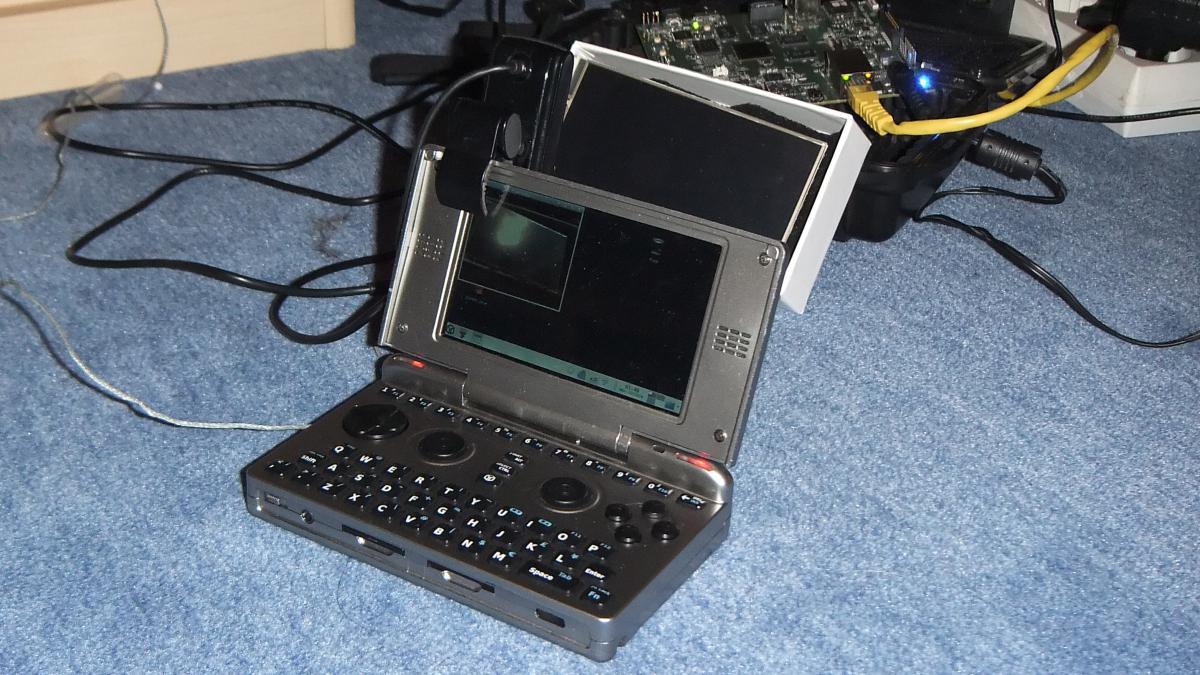

In the back you can see the OMAP5 EVM, which has the BOE LCD connected to the Display PCB (incl. the SSD Chip). You can see the LCD in the middle of the picture.
In the front you can see a Pandora with a small webcam mounted.
The Pandora is connected via USB2Serial cable to the debug port of the EVM. It's possible to hard-reset the EVM there as well as get the direct serial output (which is useful for debugging).
The Webcam is setup to show the BOE display on the Pandora.
Both the EVM and the Pandora are connected to the internet as well.
notaz can login to either one via SSH and poke around.
Additionally, the Pandora acts as a VNC server, so he can also connect to Pandoras desktop and see the webcam live video stream.
Here's a summary:
He can connect to both the EVM and Pandora, see the serial debug of the EVM and reboot it and poke around with the display.
With the webcam he can see whether the display shows something on the screen or not.
Well, and all that with pretty low power usage
Once again, it shows how flexible something like the Pandora is - and the Pyra will be even more flexible.
But please don't expect results within a few days. notaz doesn't have much time, and we probably also need to send more questions to Solomon to get it to work. Things like these won't happen over night, but hopefully, we can show a working display with rotator soon!
I've attached the picture as MPO file as well - that's a 3D picture. If you got a 3D-Viewer, you can see the setup in full 3D
Übersetzung said:Das hier ist zwar kein "Fortschritt", aber ich denke, es ist ein gutes Beispiel, wie nützlich ein kleiner Computer, wie Pandora oder Pyra, sein kann.
Nikolaus ist zu beschäftigt, die Hardware zu designen, darum hat er nicht viel Zeit, für den Solomon (SSD) Rotationschip.
notaz hat uns seine Hilfe angeboten - aber hat keine Hardware.
Darum haben wir das gemacht:
Im Hintergrund seht ihr die OMAP5 EVM, welches das BOE-LCD mit dem Display-PCB verbunden hat (inkl. dem SSD Chip).
Das LCD it in der Mitte des Bildes.
Davor steht eine Pandora mit einer kleinen Webcam.
Die Pandora ist mit einem USB2Serial-Kabel mit dem Debug-Port des EVM verbunden.
Es ist damit möglich mit dem EVM ein Hard-Reset zu machen, als auch den direkten Serial-Output zu bekommen (was nützlich für debugging ist).
Die Webcam zeigt auf das BOE-Display auf dem Pandora.
Beide, die Pandora und das EVM, sind mit dem Internet verbunden.
notaz kann sich mit SSH einloggen und damit arbeiten.
Zusätzlich verhällt sich die Pandora noch wie ein VNC-Server, damit lässt sich der Desktop der Pandora verbinden und dadurch die Webcam livestreamen.
Hier ist eine Zusammenfassung:
Er kann sich mit dem EVM und der Pandora verbinden, sieht den Seriellen-Debug des EVMs, kann es rebooten und an dem Display herumprobieren.
Mit der Webcam sieht er, ob sich etwas getan hat.
Und das alles mit recht wenig Energieverbrauch.
Das zeigt wieder, wie flexiebel die Pandora ist - und die Pyra wird noch flexibler.
Erwartet aber keine Ergebnisse innerhalb der nächsten paar Tagen.
notaz hat nicht viel Zeit und wir müssen Solomon noch mehr Fragen schicken, um es zum arbeiten zu bringen.
Sachen, wie diese, passieren nicht einfach über Nacht, aber hoffentlich können wir das Display mit Rotationschip bald zeigen!
Ich habe ein Bild als MPO angehängt - das ist ein 3D Bild. Wenn ihr ein 3D-Viewer habt, könnt ich das ganze Setup in vollem 3D sehen
